Водяной теплый пол: устройство и технология монтажа

Содержание

1. Устройство водяного теплого пола
2. Сфера применения
3. Технология монтажа напольного отопления
4. Схемы подключения теплого пола

Устройство водяного теплого пола

Теплый пол – многослойная конструкция, которую укладывают на черновое основание. Она состоит из тепло- и гидроизоляции, бетонной стяжки, труб с циркулирующим теплоносителем. Завершает конструкцию финишное покрытие.

Теплые полы запитывают от автономного котла через систему регулировки и контроля, которая располагается в монтажном шкафу. В многоквартирных домах их можно подключить к центральной системе отопления. Однако этот вопрос необходимо согласовать с управляющей компанией.

Сфера применения

Напольную систему отопления обычно выбирают для частных и загородных домов с автономными котлами, которые работают на газу, дровах или угле. Теплый пол подходит для любых комнат. Его монтируют в ванной или на кухне под плитку, спальне, гостиной и других помещениях.

Для квартиры напольную водную тепловую систему устанавливают реже из-за сложностей подключения. Так, нужно устанавливать автономный газовый или электрический котел, который занимает много места. Другой вариант – подключение к центральному отоплению. Но для этого требуется ряд согласований. Коммунальщики дадут разрешение только в том случае, если квартира расположена в конце отопительного контура – либо на первом, либо на последнем этаже в зависимости от разводки в конкретном здании.

Если все сделать правильно, подключение теплого пола не вызовет гидравлическую и тепловую разбалансировку. Перед монтажом нужно будет установить дополнительный теплосчетчик. Недостаток такого варианта в том, что работа напольной тепловой системы будет зависеть от централизованной подачи горячей воды. Вне отопительного сезона пол будет холодным.

Технология монтажа напольного отопления

Разберем подробно установку водяного теплого пола под стяжку. Это наиболее трудозатратный вариант. Но в результате получится максимально эффективная система отопления в сравнении с полом, который монтируют с использованием реек или модулей.

Этап #1: подготовка

Перед началом монтажа помещение должно быть полностью готово: установите стеклопакеты и двери, выполните черновую отделку. Важно, чтобы были подключены коммуникации и подготовлены ниши для коллекторов.

Необходимо разметить пол и выровнять основание по уровню. Отклонение более 0,5 см недопустимо: перепады высоты негативно влияют на работу системы отопления. Возрастает гидравлическое сопротивление, из-за этого напольную систему отопления завоздушит.

Этап #2: укладка паро- или гидроизоляции

В роли паро- или гидроизоляции выступает полиэтиленовая пленка толщиной более 0,2 мм. Она нужна, чтобы защитить утеплитель от влаги, которая поступает из холодного перекрытия или грунта. Пленку укладывают внахлест до 10 см. Стыки пленки и пространство между полом и стенами проклеивают липкой лентой.

Согласно правилам, вдоль стен укладывают демпферную ленту так, чтобы она возвышалась над разметкой пола минимум на 20 см. Это предотвратит попадание воды в стыки между теплоизоляционной плитой и самой лентой.

Этап #3: крепление теплоизоляционных плит

Правильно выбранная и уложенная теплоизоляция распределяет потоки горячего воздуха от нагревательных элементов наверх – в комнату. Вид изоляции напрямую влияет на мощность, несущую способность и энергоэффективность напольной системы.

Классический вариант – экструдированный трехсантиметровый пенополистирол. Но это материал проигрывает современным технологичным теплоизоляционным плитам.

Теплоизоляция прочная и полностью подготовлена для монтажа труб водяного теплого пола. У каждой плиты есть выступы. Благодаря этому легко укладывать и изгибать трубы при монтаже контура любой конфигурации.

Плиты соединяются с помощью специальных замков. Такая система крепления обеспечивает высокую тепло- и шумоизоляцию, сглаживает небольшие неровности поверхности.

Монтаж начинают от дальнего левого угла слева направо. Если у помещения есть выступы или ниши, плиты наращивают или отрезают лишние части.

Этап #4: укладка греющего контура

Трубы укладывают между выступами теплоизоляционных плит на расстоянии 10–30 см. Обычно выбирают средний интервал – 15 см. Контур плотно прижимают к полу. На стыках трубы защищают металлическими гильзами. Для каждого контура нужно взять отдельный отрезок трубы:

• до 80 м, если диаметр трубы — 16 мм;
• до 120 м, если диаметр трубы — 20 мм.

Длину труб необходимо учитывать, чтобы обеспечить одинаковый уровень гидравлического сопротивления во всех контурах. Существует две основные технологии:

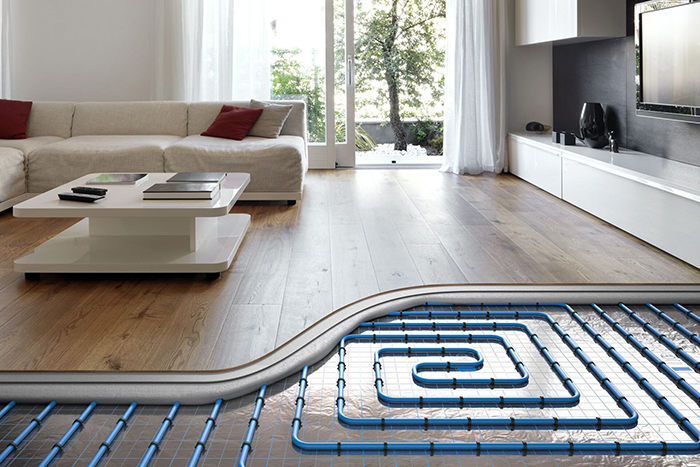

• бифилярная – схема укладки по спирали, как «улитка»;
• меандровая – схема укладки «змейкой», с виду контур похож на зигзаг.

Если нужна максимальная плотность теплового потока, подойдет технология двойной «змейкой». Варианты укладки в одном доме можно комбинировать. Так, для больших помещений лучше подойдет «змейка», для маленьких комнат – «улитка».

Этап #5: опрессовка труб и стяжка

Когда греющий контур уложен и подключен к распределительному коллектору, приступайте к опрессовке. Для этого трубы наполняют водой и впускают воздух через сливные краны. Допустимое давление для металлопластиковых труб составляет шесть бар.

Если трубы выполнены из сшитого полиэтилена, опрессовка потребует больших усилий. Сначала снижают давление, затем дозакачивают контур, через полчаса делают это еще раз. Еще через полтора часа восстанавливают давление и оставляют воду в системе на 24 часа. За сутки давление должно снизиться не более 1,5 бара.

Для стяжки пола берут строительные смеси с добавлением пластификаторов. Они улучшают эластичность готового слоя. Сохнет он в течение 28 суток. После этого можно запускать систему. Прогрев пола начинают с 25 градусов, постепенно увеличивая температуру, пока она не достигнет рабочих показателей.

После полного обустройства системы ее первый раз включают с давлением выше рабочего на 15%. Запускают только одну проверяемую ветку. Насосы должны качать на минимальной мощности. Каждую ветку проверяют отдельно, через датчик температуры.

Схемы подключения теплого пола

Существует 4 схемы подключения. Выбор зависит от типа отопительной системы, размера дома или квартиры, стройматериалов и других факторов.

Напрямую от котла

Такой вариант возможен, если в доме есть котел. Теплоноситель от него распространяется не только на напольную систему, но и на дополнительные батареи. Вода циркулирует по кругу: когда жидкость остывает, она возвращается в котел, где снова нагревается до нужной температуры. Движение теплоносителя поддерживает один насос.

Для подключения теплого пола лучше установить конденсационный котел. В отличие от твердотопливных аналогов, у него наиболее подходящий низкотемпературный режим.

От трехходового клапана

Этот вариант применяют при комбинированной системе отопления. Трехходовой клапан устанавливают, чтобы подаваемый кипяток остывал до нужных 45 градусов. Изначально от котла подается вода температурой 70–80 градусов. Система работает следующим образом:

1. от котла подается кипяток;
2. в этот же момент с другой стороны возвращается остывшая вода из напольной системы;
3. в центральной части клапана потоки смешиваются;
4. термоголовка клапана фиксирует, когда вода достигнет 40–45 градусов, после чего теплоноситель снова распределяется по трубам пола.

При такой схеме подключения могут происходить сбои. Тогда в напольную систему будет поступать слишком холодная или, наоборот, горячая вода.

От насосно-смесительного узла

Рабочая система состоит из зоны радиаторного и напольного отопления и насосно-смесительного узла. Остывший теплоноситель от пола подмешивается к нагретой в котле воде. В смесительных узлах обязательно имеется клапан балансировки. Благодаря ему точно дозируется объем остывшей жидкости. Это позволяет получить максимально точную температуру воды, поступающей в трубы теплого пола.

От радиатора

Такая схема подойдет не для всех помещений. Сначала нужно добиться разрешения на подключение пола напрямую через батарею в органах ЖКХ или УК.

При такой разводке горячая вода будет поступать в напольную систему непосредственно из радиатора. После остывания вода сначала попадет в термостатический клапан, а затем обратно в батарею. Такой вариант монтажа простой и недорогой. Но в период отключения центрального отопления пол также не будет работать.

Обустройство теплого пола потребует достаточно много времени и усилий. Но в итоге вы получите надежную и производительную отопительную систему.
